16 Base Relocation Table

흰싸라기 2022. 3. 27. 02:36

Base Relocation Table : PE 파일의 재배치(Relocation) 과정에 사용됨

PE 재배치

PE 파일(EXE/DLL/SYS)이 프로세스 가상 메모리에 로딩될 때 PE 헤더의 ImageBase 주소에 로딩
PE 파일 재배치
- DLL(SYS) 파일의 경우 ImageBase 위치에 이미 다른 DLL(SYS) 파일이 로딩되어 있다면 다른 비어 있는 주소 공간에 로딩
- ImageBase에 로딩되지 못하고 다른 주소에 로딩될 때 수행되는 일련의 작업들

프로세스가 생성될 때 EXE 파일이 가장 먼저 메모리에 로딩되기 때문에 EXE는 재배치를 고려할 필요 없음
그러나, 보안 강화를 위해 ASLR 기능이 추가됨
- ASLR(Address Space Layout Randomization) : EXE 파일이 실행될 때마다 랜덤한 주소에 로딩
- 더 자세한 내용은 41장 참고
DLL도 ASLR기능으로 인해 매 부팅 시마다 ImageBase가 달라짐

: notepad.exe 프로그램을 통해 PE 재배치 확인

1) PEview를 통한 ImageBase 값 확인

2) OllyDbg를 통해 notepad.exe EP코드 살펴보기

기본 동작 원리
- 프로그램에서 하드코딩된 주소 위치를 찾는다.
- 값을 읽은 후 ImageBase만큼 뺀다(VA -> RVA)
- 실제 로딩 주소를 더한다(RVA -> VA)
이를 위해, PE 파일 내부에 Relocation Table이 존재
- Relocation Table : 하드코딩 주소들의 옵셋(위치)을 모아 놓은 목록
- 찾는 방법 : PE 헤더의 Base Relocation Table 항목을 따라감.

구조체 멤버
- VirtualAddress : 기준 주소(Base Address), RVA 값
- SizeOfBlock : 각 단위 블록의 크기
- (주석)TypeOffset : 해당 구조체 밑으로 WORD 타입의 배열이 따라온다는 의미. 이 배열이 하드코딩된 주소들의 옵셋

VirtualAddress 값 : 1000, SizeOfBlock : 150
따라서, TypeOffset 배열의 기준(시작) 주소는 RVA 1000, 블록의 전체 크기는 150
TypeOffset 크기는 2바이트(16비트), Type(4비트)와 Offset(12비트)가 합쳐진 형태
- ex) TypeOffset 값 : 3420, Type : 3, Offset : 420
- Type 일반 값은 3, 64비트에서는
- 하위 12비트가 진짜 Offset
VirtualAddress(1000) + Offset(420) = 1420(RVA)

: Notepad.exe

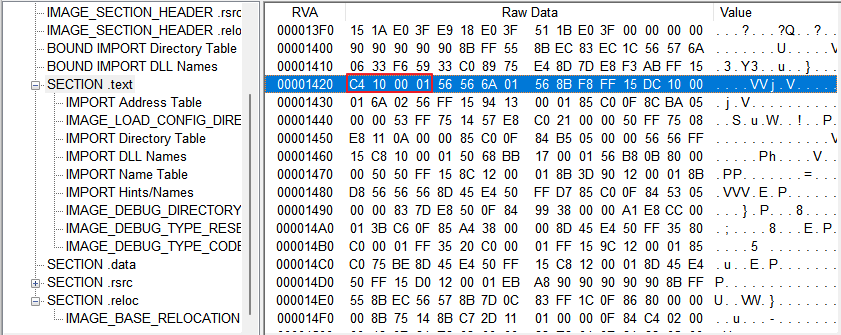

#1 프로그램에서 하드코딩된 주소 위치를 찾는다.

#2 값을 읽은 후 ImageBase만큼 뺀다(VA -> RVA)

010010C4 - 01000000 = 000010C4

#3 실제 로딩 주소를 더한다.

로딩 주소를 00AF0000으로 가정,

000010C4 + 00AF0000 = 00AF10C4
